Ano ang Dapat Mong Malaman Tungkol sa Mga Linya na Brake Shoes na may Mga Hardware Kit Bago Bumili para sa Iyong Truck o Trailer?

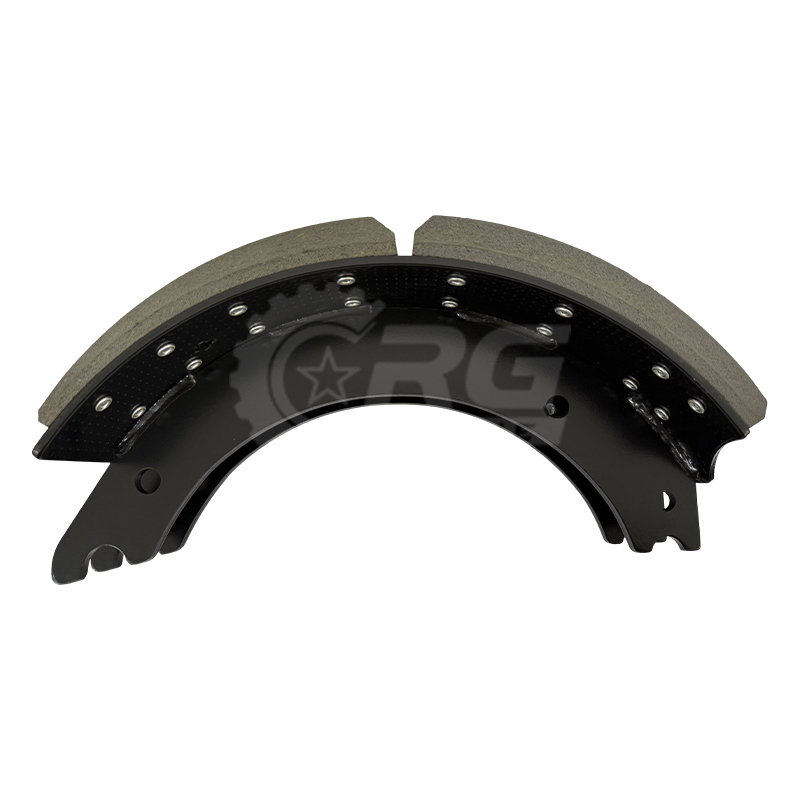

Ano ang May Lined Brake Shoes na May Hardware Kit

A may linyang brake shoe na may hardware kit binu-bundle ang lahat ng kailangan ng technician para makumpleto ang serbisyo ng drum brake sa iisang pakete — walang pangangaso ng magkakahiwalay na spring o pin. Ang kit ay nagpapadala ng dalawang pre-lined na sapatos ng preno (lining na naka-rive sa web) at isang katugmang set ng hardware na may sukat para sa partikular na configuration ng sapatos at axle na iyon.

Karaniwang kasama sa set ng hardware ang:

• Anchor pin at mild steel bushings
• Retainer spring at heavy-duty return spring
• Knurled roller at roller retainer
• Anumang cam-side na hardware na partikular sa uri ng preno (Q Plus, ES, standard)

Dahil nakakabit na ang lining, laktawan mo ang matagal na hakbang ng paglilipat ng lumang lining o pagkuha ng hiwalay na bond. Para sa mga fleet shop na nagpapatakbo ng maraming serbisyo ng axle sa isang araw, ang single-SKU na diskarte na ito ay nagbabawas sa oras ng paggawa at sa panganib ng mga hindi tugmang bahagi.

Mga Pangunahing Detalye na Dapat Suriin Bago Ka Mag-order

Ang pag-order ng maling kit ay ang pinaka-karaniwan — at pinaka-maiiwasan — na pagkakamali sa serbisyo ng drum brake. Tatlong numero ang nagtutulak ng desisyon:

1. Ang lapad at lapad ng preno — Karamihan sa mga heavy-duty na application ng trak ay nagpapatakbo ng 15" × 4" o 16.5" × 7" na configuration. Kumpirmahin ang diameter ng iyong drum bago ang anumang bagay.
2. Rating ng timbang ng ehe — Nire-rate ang mga kit ayon sa kapasidad ng timbang ng lining, kadalasang 20,000 lb o 23,000 lb. Ang paghahalo ng mga rating sa isang hanay ng axle ay lumilikha ng hindi pantay na pagkasira at hindi balanseng puwersa sa paghinto.
3. Numero ng FMSI — Ang numero ng Friction Materials Pamantayans Institute ay natatanging kinikilala ang geometry ng sapatos. I-cross-reference ang iyong OE part number sa FMSI bago mag-order, lalo na kapag nagtatrabaho sa maraming OEM fitment sa parehong sasakyan.

Higit pa sa geometry, bigyang-pansin ang pagtatalaga ng uri ng preno. Gumagamit ng iba't ibang hardware kit ang Q Plus, ES (Eaton standard), at mga standard cam configuration — ang mga sapatos mismo ay maaaring magkamukha sa shelf ngunit hindi mai-install nang tama kung ang hardware ay hindi tumutugma sa spider at cam geometry sa posisyon ng axle na iyon.

Kakayahan sa Uri ng Preno: Q Plus, ES, at Standard

Ang mga heavy-duty na drum brake ay hindi pangkalahatan. Ang tatlong pinakakaraniwang configuration sa North American trucking ay nangangailangan ng isang partikular na pagpapares ng sapatos-at-hardware.

Ang mga steer axle kit ay nagdadala ng karagdagang pagsisiyasat. Ang mga steer brakes ay dapat maghatid ng pare-pareho, predictable na puwersa nang walang paghila — kaya ang lining compound, kapal ng web ng sapatos, at mga rate ng spring ng hardware ay dapat na matugunan lahat ang detalye ng OE para sa axle na iyon, hindi lamang isang generic na katumbas na "pinakakasya sa karamihan".

Bakit Mahalaga ang Kalidad ng Hardware gaya ng Lining

Ang isang sariwang lining sa sira-sirang hardware ay isang trabaho sa preno na mabibigo nang maaga sa iskedyul. Iba ang pagkasira ng hardware sa lining — nawawalan ng tensyon ang mga spring, nagkakaroon ng flat spots ang mga roller, at nasusuot ng oval ang bushings — ngunit madalas na hindi pinapansin ng mga technician ang hardware dahil hindi ito nakikitang nakaka-score o pumutok sa paraan ng lining.

Ang pagkakaiba sa pagitan ng ekonomiya at mga premium na hardware kit ay makikita sa ilang partikular na lugar:

• Ibalik ang mga bukal — Ang mga heavy-duty spring na na-rate sa 1 milyong cycle ay nagpapanatili ng wastong pag-urong ng sapatos sa buong buhay ng lining. Maaaring mapagod nang husto ang mga budget spring bago maabot ng lining ang mga limitasyon sa pagkasuot, na nagdudulot ng pagka-drag, pag-iipon ng init, at napaaga na pagkabigo.
• Mga roller — Ang heat-treated, zinc-chromate coated rollers ay lumalaban sa kaagnasan sa basa at maalat na mga kapaligiran. Ang mga hubad na bakal na roller ay naghuhukay at kumukuha, nagbubuklod sa pagkilos ng cam at lumilikha ng brake fade.
• Bushings — Ang hindi kinakalawang na asero o heavy-gauge bushings ay may hawak na pagkakahanay ng anchor pin sa ilalim ng load. Ang malambot na bakal na bushings ay mabilis na nagsusuot ng hugis-itlog, na nagpapahintulot sa paggalaw ng sapatos na nagpapabilis sa hindi pantay na pagkasuot ng lining.

Para sa mga fleet na tumatakbo sa mataas na kahalumigmigan o winter-road na mga kondisyon, ang powder-coated spring at corrosion-resistant na hardware ay hindi isang premium na upgrade — sila ang baseline para sa pagkamit ng mga inaasahang agwat ng serbisyo.

OEM Cross-Reference at Fitment Verification

Karamihan sa mga lined shoe kit ay inengineered upang palitan ang mga bahagi ng OE mula sa Meritor, Eaton/Dana, Rockwell, Dayton, at Spicer. Ang isang solong numero ng modelo ng kit ay kadalasang sumasaklaw sa isang hanay ng mga OE fitment — halimbawa, ang isang 15"×4" ES-type na front kit ay maaaring palitan ang Eaton, Meritor, at Spicer part number nang sabay-sabay.

Gamitin ang mga reference point na ito upang kumpirmahin ang kaangkupan bago i-install:

• Numero ng bahagi ng tagagawa ng OE (nakatatak sa orihinal na web ng sapatos)
• Ang pagtatalaga ng FMSI (matatagpuan sa manwal ng mga bahagi ng OE o sa orihinal na packaging)
• Tagagawa at modelo ng axle (lalo na para sa pag-iiba ng ehe ng patnubapan at drive)
• Mga sukat ng brake spider at cam tube kung magagamit

Aftermarket lined shoe kit na binuo sa mga pamantayan ng OE dimensional — parehong kapal ng web, parehong pattern ng rivet, parehong klase ng lining compound — i-install nang walang pagbabago at maghatid ng katumbas na pagpapahinto ng pagganap. I-verify ang bilang ng rivet hole at laki ng rivet kung papalitan mo ang isang bahagyang pagod na sapatos upang matiyak na ang upuan ng mga rivet ay mapula sa halip na ipagmalaki ang ibabaw ng lining, na maaaring makapuntos kaagad sa drum.

Checklist ng Pag-install para sa Malinis, Pangmatagalang Trabaho ng Preno

Kahit na ang mataas na kalidad na lined shoe kit ay hindi gumagana kung ang nakapaligid na hardware at drum ay hindi tinutugunan sa parehong agwat ng serbisyo. Bago magpatuloy ang bagong sapatos:

1. Sukatin ang diameter ng drum laban sa maximum na spec ng discard — karamihan sa 15" na drum ay kinondena sa 15.090" at 16.5" na drum sa 16.620". Ang isang drum na nasa o nakalipas na itapon spec ay hindi magkakaroon ng mga pagsasaayos ng preno at magiging sanhi ng pinabilis na pagkasira ng lining.
2. Siyasatin ang brake spider at anchor pin bores para sa pagkasira o pagpapahaba. Palitan ang gagamba kung ang paggalaw ng anchor pin ay lumampas sa 0.010" ng paglalaro.
3. Linisin ang cam bore at lagyan ng high-temp brake lubricant ang cam tube bago ipasok ang mga bagong roller — ang dry cam contact ay isang pangunahing sanhi ng ingay ng preno at hindi pantay na kontak sa lining.
4. Torque ang lahat ng spider mounting hardware sa detalye. Ang isang maluwag na gagamba ay lumilipat sa ilalim ng pag-load ng pagpepreno at nagbubunga ng parehong mga sintomas tulad ng mga pagod na sapatos: hilahin at napaaga ang pagsusuot.
5. Ayusin ang slack adjuster upang makamit ang tamang pushrod stroke pagkatapos ng pag-install. Dapat na ma-verify ang mga awtomatikong slack adjuster, hindi ipagpalagay na itinakda nang tama ang sarili pagkatapos ng pagpapalit ng sapatos.

Ang isang kumpletong kit — mga sapatos na may linya at katugmang hardware — ay nag-aalis ng kawalan ng katiyakan sa muling paggamit ng mga bahagi ng hindi kilalang kasaysayan ng pagkapagod. Lalo na sa mga steer axle at high-use na drive axle, simula sa bagong hardware, ang bawat cycle ng serbisyo ay ang pinakatiyak na paraan para makamit ang pare-parehong mga distansyang huminto at makapasa sa mga inspeksyon ng preno sa tabing daan.

Pagpili sa Pagitan ng Bago at Remanufactured Lined Shoe Kit

Gumagamit ang mga remanufactured lined shoe kit ng reconditioned shoe web na may bagong lining na naka-rive sa lugar, habang ang mga bagong kit ay gumagamit ng bagong naselyohang web sa kabuuan. Ang parehong mga kategorya ay magagamit sa karamihan ng mga configuration ng preno, at ang pagkakaiba sa presyo ay malaki — ang mga reman kit ay karaniwang tumatakbo nang 20–40% na mas mababa kaysa sa mga bagong katumbas.

Ang Reman ay isang mahusay na pagpipilian kapag ang geometry ng web ng sapatos ay napanatili at ang pasilidad ng reman ay naglalapat ng parehong uri ng friction compound gaya ng detalye ng OE. Maghanap ng mga kit na malinaw na nagsasaad ng klase ng lining material (R-grade, premium, high-density) at kumpirmahin ang spec ng shoe coating — ang mga hubad na bakal na web sa isang reman kit ay mas mabilis na nabubulok at maaaring magkaroon ng mga stress crack na hindi gagawin ng bagong web.

Ang mga bagong kit ay may katuturan para sa mga steer axle, high-mileage fleet na nagpapalit ng mga preno sa isang nakapirming interval, at anumang application kung saan ang drum at hardware ay pinapalitan din. Ang incremental na halaga ng isang bagong web ng sapatos ay maliit na may kaugnayan sa kabuuang paggawa ng serbisyo, at inaalis nito ang isang variable mula sa pagsusuri sa pagkabigo sa hinaharap kung may reklamo sa preno sa susunod na inspeksyon.
