Paano Mo Pipiliin ang Tamang Uri ng Brake Shoe, Friction Material, at FMSI Number para sa Iyong Heavy Duty Truck o Fleet?

Paano Gumagana ang Drum Brakes sa Heavy Duty Truck

Ang isang fully loaded na Class 8 tractor-trailer ay maaaring tumimbang ng hanggang 80,000 pounds. Ang pagdadala ng masa sa isang kontroladong paghinto sa bilis ng highway ay nangangailangan ng higit pa kaysa sa sistema ng pagpepreno ng isang pampasaherong sasakyan — nangangailangan ito ng isang tumpak na engineered na foundation brake assembly, at sa gitna ng assembly na iyon ay ang brake shoe.

Ang mga heavy duty truck ay umaasa sa air-actuated S-cam drum brake system sa karamihan ng mga axle. Kapag pinindot ng driver ang brake pedal, pumapasok ang compressed air sa brake chamber, itinutulak ang pushrod at pinaikot ang slack adjuster. Ang pag-ikot na iyon ay lumiliko sa S-cam shaft, na kumakalat sa sapatos ng preno palabas laban sa panloob na ibabaw ng umiikot na drum. Ang friction ay nagpapalit ng kinetic energy sa init, at ang trak ay bumagal.

Ang brake shoe ay ang sangkap na nagdadala ng friction lining at direktang naglilipat ng puwersa ng pagpepreno sa drum. Tinutukoy nito ang hugis, konstruksyon, at lining na materyal kung gaano kahusay at maaasahan ang paglilipat ng enerhiya na iyon — sa ilalim ng 20,000-lb na steer axle load o isang 25,000-lb na severe-duty na drive axle. Ang pagpili ng maling brake shoe para sa application ay hindi lamang nagpapabilis sa pagkasira; ikokompromiso nito ang paghinto ng mga distansya at, sa huli, kaligtasan sa kalsada.

Configuration ng Brake Shoe: Leading, Trailing, at Duo-Servo

Hindi lahat ng sapatos ng preno ay gumagawa ng parehong trabaho. Tinutukoy ng mekanikal na pag-aayos ng mga sapatos sa loob ng drum — tinatawag na configuration — kung paano ibinabahagi ang lakas ng pagpepreno at kung paano tumutugon ang sapatos sa pag-ikot ng drum.

Nangunguna at sumusunod (karaniwang S-cam): Ang pinakakaraniwang configuration sa mga modernong heavy duty na trak. Ang nangungunang sapatos ay unang nakikibahagi at bumubuo ng karamihan ng puwersang humihinto; pinapatatag ng trailing na sapatos ang cycle at nakumpleto ang paghinto. Ang setup na ito ay naghahatid ng balanse, predictable braking sa steer, drive, at trailer axle at ito ang pamantayan para sa parehong American at European commercial vehicle platform.

Twin-leading: Ang parehong sapatos ay gumaganap bilang nangungunang sapatos sa panahon ng pasulong na paggalaw, na gumagawa ng mas mataas na braking torque sa direksyong iyon. Nag-aalok ang configuration na ito ng mas malakas na forward stopping power ngunit medyo mahina ang performance sa reverse. Pangunahin itong lumalabas sa mga mas lumang disenyo o espesyalidad na application kung saan ang maximum na forward deceleration ang priyoridad.

Duo-servo: Ang parehong sapatos ay nagpapasigla sa sarili — ang pag-ikot ng isang sapatos ay mekanikal na nagpapalakas ng puwersa sa isa pa. Ang resulta ay malakas na pagpepreno sa parehong direksyon, ngunit sa halaga ng mas mataas na henerasyon ng init at pinabilis na pagkasira sa ilalim ng mabibigat na karga. Ang mga disenyo ng Duo-servo ay hindi gaanong karaniwan ngayon at malamang na lumabas sa ilang partikular na bokasyonal at trailer na aplikasyon.

Para sa karamihan ng mga fleet operator na nagpapatakbo ng long-haul o rehiyonal na mga ruta, ang leading-at-trailing na configuration ng S-cam ay ang tamang panimulang punto. Ang mga bokasyonal na aplikasyon — mga dump truck, mga sasakyan ng basura, mga kagamitan sa konstruksyon — ay maaaring mangailangan ng pagsusuri kung ang isang mas agresibong pagsasaayos ay angkop para sa siklo ng tungkulin. American-standard na brake shoes para sa mga semi-truck at trailer ay ininhinyero sa nangungunang-at-trailing na pamantayan ng S-cam na nangingibabaw sa merkado ng North America.

Single-Web vs. Double-Web: Pagpili ng Tamang Konstruksyon

Tinutukoy ng pisikal na istraktura ng isang brake shoe — partikular ang web nito — kung gaano karaming mekanikal na stress ang maaari nitong makuha bago ibaluktot, i-distort, o magdulot ng hindi pantay na pagdikit ng lining.

Single-web na sapatos ng preno gumamit ng isang gitnang tadyang na nagdudugtong sa mesa ng sapatos sa anchor at dulo ng cam. Mas magaan at mas madaling mawala ang init, ang mga ito ang karaniwang pagpipilian para sa line-haul at mga panrehiyong aplikasyon kung saan ang mga rating ng axle ay katamtaman. Sa ilalim ng pare-parehong pagkarga, gumagana ang mga ito nang mapagkakatiwalaan at pinananatiling mababa ang unsprung weight.

Double-web na sapatos ng preno magdagdag ng pangalawang reinforcing rib para sa mas malaking tigas. Sa ilalim ng paulit-ulit na mabigat na pagpepreno — isipin na ang isang load aggregate hauler ay bumababa sa isang grado — ang isang matigas na sapatos ay lumalaban sa pagbaluktot na nagdudulot ng hindi pantay na pagkasira ng lining at maagang pagkasira. Ang trade-off ay idinagdag sa timbang at isang katamtamang premium na gastos.

Ang pinaka-maaasahang paraan upang itugma ang konstruksiyon ng sapatos sa application ay sa pamamagitan ng gross axle weight rating (GAWR):

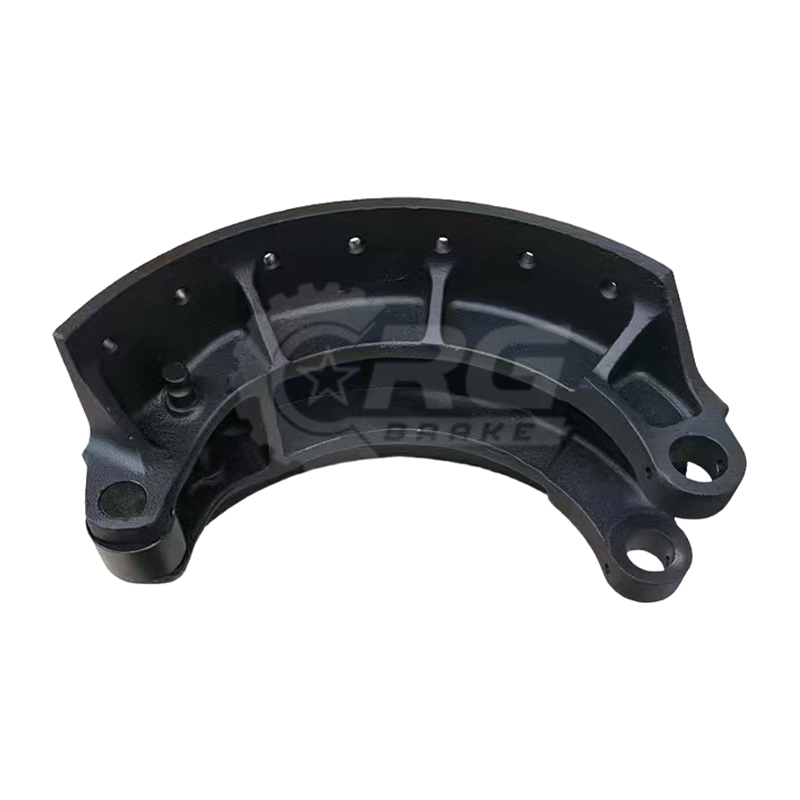

Kapag ang isang fleet ay umaandar sa magkahalong karga, tukuyin ang sapatos para sa pinakamabigat na matagal na tungkulin na regular na nararanasan ng trak. Ang underspecifying ay lumilikha ng pagbaluktot at napaaga na pagkasuot; ang sobrang pagtukoy sa isang light axle ay nagpapataas ng ingay, pagkasuot ng drum, at kalupitan ng pagpepreno. Cast brake shoes para sa mabibigat na commercial axle nag-aalok ng alternatibong landas sa konstruksyon — ang mga mesa ng cast iron ay nagbibigay ng pambihirang higpit para sa mga high-GAWR na malubhang serbisyo na kapaligiran kung saan hindi sapat ang mga naselyohang bakal na sapatos.

Friction Material at Lining Attachment Options

Ang friction lining ay kung saan aktwal na nangyayari ang pagpepreno. Ang materyal na komposisyon nito at kung paano ito nakakabit sa talahanayan ng sapatos ay parehong may direktang kahihinatnan para sa pagpapahinto ng pagganap, buhay ng pagkasuot, at gastos sa pagpapatakbo.

Semi-metallic linings ay ang pamantayan sa industriya para sa mga heavy duty na air-brake na application. Ang kumbinasyon ng mga metal na fiber, resin, at filler ay nagbibigay ng pare-parehong friction sa malawak na hanay ng temperatura, na ginagawang angkop ang mga lining na ito para sa mga operasyong pangrehiyon at pang-haul. Ang mga ito ay mahusay na humahawak ng init at tumatagal nang maayos sa ilalim ng normal na mga kondisyon, kahit na maaari silang lumikha ng mas maraming ingay at pagkasira ng drum kaysa sa mas malambot na mga compound.

Mga high-metallic na lining naglalaman ng mas mataas na porsyento ng nilalamang metal na partikular upang labanan ang pagkupas sa matinding temperatura. Ang mga sasakyang pang-konstruksyon, mga trak ng basura, at mga operasyon sa bulubunduking lupain ay gumagawa ng init ng pagpepreno na lumalampas sa maaasahang hinahawakan ng karaniwang semi-metallic lining. Ang mga high-metallic compound ay nagpapanatili ng friction stability sa mga kondisyong ito, sa kapinsalaan ng mas matatag na pedal feel at mas mabilis na pagkasuot ng drum.

Low-metallic / non-asbestos (NAO) linings gumamit ng mga synthetic fibers at mineral fillers na may kaunting metal na nilalaman. Mas tahimik at mas malumanay sa mga tambol, nababagay ang mga ito sa mas magaan na komersyal na aplikasyon kung saan nananatiling katamtaman ang temperatura ng pagpepreno. Ang mga ito ay bihira ang tamang pagpipilian para sa Class 8 na air-brake na serbisyo sa ilalim ng matagal na mabibigat na karga.

Ang pagganap ng friction ay higit na inuri ayon sa SAE J866 friction code — isang dalawang-titik na rating (tulad ng FF o GG) na naglalarawan sa gawi ng lining sa parehong malamig at mainit na temperatura ng pagpapatakbo. Ang unang titik ay sumasalamin sa pagganap ng mas mababang temperatura; ang pangalawa ay sumasalamin sa katatagan ng mataas na temperatura. Para sa karaniwang heavy duty truck application, ang isang FF-grade lining ay nagbibigay ng tamang balanse ng torque output at fade resistance. Maaaring tumawag ang mga aplikasyon ng matinding tungkulin para sa isang tambalang GG-grade. Mga opsyon sa brake lining para sa drum brake system ay magagamit nang hiwalay para sa mga operator na nag-reline ng kanilang sariling mga sapatos sa loob ng bahay.

Sa lining attachment, ang pagpipilian ay sa pagitan naka-rivet and nakagapos pagtatayo. Gumagamit ang mga rivet na sapatos ng mga metal na pangkabit, na ginagawang diretso ang pag-inspeksyon sa pagsusuot — kapag ang mga ulo ng rivet ay lumalapit sa ibabaw ng lining, dapat na palitan. Gumagamit ang mga naka-bond na sapatos ng mga pandikit na may mataas na temperatura para magkaroon ng full-contact na attachment, binabawasan ang ingay at mga iregularidad sa pagsusuot. Para sa mga operator na mas gusto ang isang ready-to-install na solusyon, pre-lined brake shoes na may nakakabit na materyal na friction ganap na alisin ang relining step, at kumpletong lined brake shoe kit na may hardware isama ang mga spring, pin, at retainer para sa buong serbisyo ng axle sa iisang order.

Mga Numero ng FMSI at Cross-Reference: Paghahanap ng Tamang Pagkakasya

Ang bawat geometry ng brake shoe ay na-standardize sa pamamagitan ng isang FMSI number — isang unibersal na identification code na ginawa ng Friction Materials Standards Institute. Ang numero ng FMSI ay tumutugma sa isang partikular na hugis ng sapatos, cam-end geometry, at application, na ginagawa itong pinaka-maaasahang paraan upang kumpirmahin ang tamang fitment hindi alintana kung sino ang gumawa ng sapatos.

Ang mga karaniwang numero ng FMSI sa merkado ng mabigat na tungkulin sa North America ay kinabibilangan ng:

• 4707Q — 16.5" × 7" na sapatos, malawakang ginagamit sa drive at trailer axle sa karamihan ng mga application ng Class 8
• 4515Q — 16.5" × 5" na sapatos, karaniwan sa mga steer axle at lighter drive axle configuration
• 4709ES2 — dinisenyo para sa mga partikular na cam-type brake assemblies sa heavy haul service
• CA33 — isang espesyal na sapatos para sa partikular na komersyal na mga pagsasaayos ng ehe

Ang numero ng FMSI ay karaniwang nakatatak sa sapatos mismo at naka-print sa label ng packaging. Kapag nag-cross-referencing sa pagitan ng mga bahagi ng OEM at mga supplier ng aftermarket, ang pagkumpirma sa numero ng FMSI ay nagsisiguro na ang kapalit na sapatos ay tumutugma sa geometry at fitment ng orihinal — anuman ang tatak.

Gumagamit ang mga komersyal na sasakyan sa Europa ng ibang hanay ng mga reference number na nakatali sa mga tagagawa ng axle gaya ng BPW at SAF. Kabilang sa mga karaniwang European reference ang BPW180 (05.091.46.17.0) at BPW200 (05.091.27.83.0), na tumutugma sa mga BPW axle assemblies na malawakang ginagamit sa European semi-trailer at truck axle. European brake shoes para sa BPW at SAF axle system Nangangailangan ng tumpak na pagtutugma ng mga OEM reference na ito, dahil ang European shoe geometry ay hindi nakikipagpalitan sa American FMSI-numbered parts.

Isang praktikal na tuntunin: palaging i-verify ang fitment gamit ang parehong numero ng FMSI at ang laki ng drum (diameter × lapad). Ang dalawang sapatos na may magkaibang numero ng FMSI ay maaaring magbahagi ng magkatulad na dimensyon ngunit magkaiba sa cam-end o anchor-end geometry — isang hindi pagkakatugma na hindi magiging halata hanggang sa pag-install.

Mga Pamantayan sa Pagsunod na Dapat Malaman ng Bawat Fleet Manager

Ang pagpili ng brake shoe sa North America ay gumagana sa loob ng tinukoy na balangkas ng regulasyon. Ang Federal Motor Vehicle Safety Standard No. 121 (FMVSS 121) ay namamahala sa pagganap ng air brake system para sa mga trak, bus, at trailer na may GVWR na lampas sa 10,000 pounds. Sa ilalim ng pamantayang ito, ang karamihan sa mga loaded heavy truck tractors ay dapat makamit ang full stop mula 60 mph sa loob ng 250 feet. Ang mga traktor na may matinding serbisyo ay pinahihintulutan sa 310 talampakan.

Itinatakda ng mga kinakailangan sa distansyang paghinto ang performance floor para sa buong sistema ng preno — kabilang ang mga sapatos. Ang isang brake shoe na hindi gumaganap ng friction rating nito sa ilalim ng init, o hindi pantay na pagsusuot dahil sa hindi pagkakatugma ng construction, ay maaaring itulak ang isang sasakyan sa labas ng pagsunod sa panahon ng isang inspeksyon sa tabing daan o pagsusuri pagkatapos ng aksidente. Ang DOT-compliant brake shoes ay idinisenyo at nasubok upang suportahan ang pagganap ng FMVSS 121 sa buong saklaw ng na-rate na load ng sasakyan.

Higit pa sa mga pederal na pamantayan ng U.S., dapat kumpirmahin ng mga mamimili na naghahanap ng mga export market na ang mga brake shoes ay may mga angkop na internasyonal na sertipikasyon. Ang E-mark (ECE certification) ay kinakailangan para sa mga bahagi na ibinebenta sa European market; ito ay hudyat na ang friction na materyal at paggawa ng sapatos ay independyenteng nasubok sa pamantayan ng pagganap ng ECE R90. Ang pagkuha mula sa isang tagagawa na may kakayahang magbigay ng parehong DOT-compliant American-standard na sapatos at E-mark-certified European-standard na sapatos ay nagpapasimple sa pagbili para sa globally operating fleets at distributor.

Bakit Ang Pinagmulan ng Mga Brake Shoes ay mula sa isang Espesyal na Manufacturer

Ang mga sapatos na preno ay mga sangkap na kritikal sa kaligtasan. Ang pagkakaiba sa pagitan ng isang supplier na nauunawaan ang friction engineering at isa na nagtuturing ng mga sapatos bilang mga commodity steel stamping ay nagiging maliwanag sa field — sa pamamagitan ng hindi pantay na pagsusuot, maagang paghihiwalay ng lining, o hindi pare-parehong paghinto ng pagganap sa ilalim ng pagkarga.

Ang isang dalubhasang tagagawa ng sapatos ng preno ay nag-aalok ng ilang natatanging mga pakinabang sa isang pangkalahatang distributor ng mga piyesa. Direktang supply ng pabrika inaalis ang mga intermediary markup at binibigyan ang mga mamimili ng traceability sa pinagmumulan ng produksyon — mahalaga kapag kinakailangan ang kalidad ng dokumentasyon para sa mga talaan ng pagpapanatili ng fleet o mga regulatory audit. OEM-level na kakayahan sa engineering nangangahulugan na ang tagagawa ay maaaring gumawa ng mga sapatos sa mga dimensyon na tinukoy ng customer, mga rating ng friction, at mga configuration ng lining sa halip na pilitin ang mga mamimili na umangkop sa isang nakapirming catalog.

Mahalaga rin ang lalim ng coverage. Ang North American fleets ay tumatakbo sa American-standard FMSI geometry; Ang mga trailer ng European at internationally sourced ay tumatakbo sa BPW, SAF, at iba pang European axle platform. Ang isang supplier na may parehong mga linya ng produkto sa produksyon - hindi lamang nakalista - ay maaaring maghatid ng isang halo-halong fleet mula sa isang mapagkukunan, na binabawasan ang pagiging kumplikado ng vendor at pagpapabuti ng availability ng mga bahagi.

Ang CRG, na pinamamahalaan ng Zhejiang Courage Auto Parts Co., Ltd., ay gumagawa ng mga brake shoes, cast brake shoes, brake linings, at lined shoe assemblies para sa heavy duty commercial vehicle application sa parehong American at European axle standards. Ang produksyon ay sinusuportahan ng mga advanced na linya ng pagmamanupaktura na may OEM-grade tooling, at ang mga produkto ay available para sa OEM partnership at custom na detalye. Para sa mga procurement team na sinusuri ang pagsasama-sama ng supplier o mga bagong sourcing na relasyon, ang direktang pagtatanong sa pabrika ay nagbibigay ng pinakamalinaw na larawan ng mga oras ng pag-lead, minimum na dami ng order, at dokumentasyon ng certification na available.
